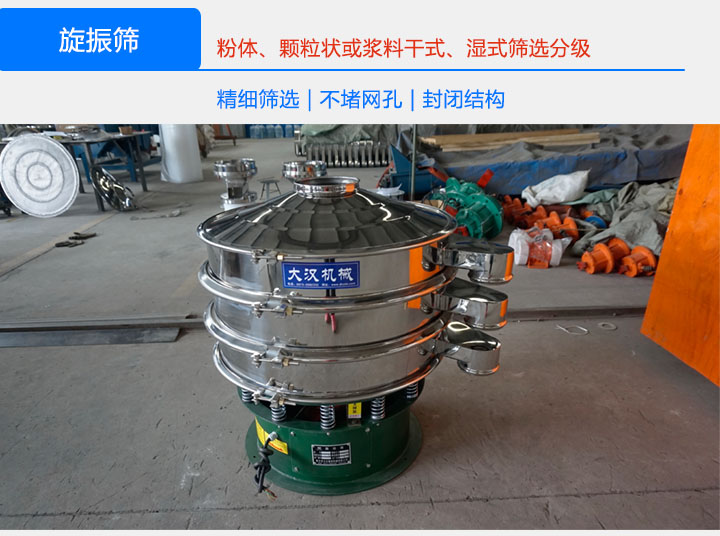

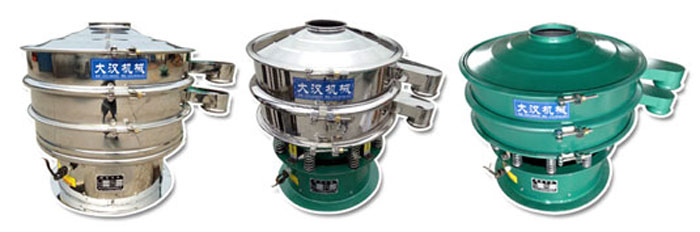

旋振篩

旋振篩

優勢:旋振篩也叫三次元旋振篩,適用于對粉體、顆粒狀、纖維狀物料或漿料進行干式、濕式篩選分級,1-5層篩網,可以在一次操作中實現2-6種不同規格物料的分級,篩選后的雜質和粗料自動排出,可連續作業。

篩網面積m:0.24-3.01

進料粒度:<10-<30

產量:100-3300公斤/時

層數:1-5層

有限篩分直徑:560-1960

電機功率:0.25-3

7*24小時免費咨詢熱線
0373-268 2333

在線咨詢

旋振篩產品概述

旋振篩介紹

旋振篩也叫三次元旋振篩,是一種專用于對粉末狀、細小顆;蛞后w物料進行篩選、分離的振動機械,旋振篩的振動由直立式電機產生,電機上、下兩端安裝有偏心重錘,將電機的旋轉運動轉變?yōu)樗健⒋怪、傾斜的三次元運動,再把這個運動傳遞給篩面。然后通過不斷的震動將粉末狀物料滲入篩面下方,而其他的雜物或固體物料則被留在篩面上,從而達到物料的篩選功能。

旋振篩材質:不銹鋼,不銹鋼+碳鋼,碳鋼等

該設備可根據客戶不同需求1-5層同時使用,從篩面直徑400-2000mm、1-5層、304不銹及碳鋼材質等各種型號齊全,0-500目的干、濕、精細、粗糙、大小比重粉末、顆粒可輕松篩選,0-600目漿態物料可輕松過濾,可滿足各種粉末、顆粒篩分需要求及液體過濾需求,也可設計為閘門式旋振篩、加緣式旋振篩等機型。

旋振篩工作原理

旋振篩工作原理視頻

旋振篩采用立式振動電機作為激振源,通過振動電機上下兩端的偏心重錘將旋轉運動轉變?yōu)樗、垂直、傾斜的三次元運動,并傳遞到旋振篩的篩面上;物料通過入料口進入設備內,根據不同篩分要求,物料經過1-5層采用不同目數的篩網的篩分層,在這個過程中,位于各層的篩網下的清網裝置不斷撞擊篩網,使物料能夠順暢的篩分,并有效避免物料堵網問題的出現,不同目數的物料通過各層對應目數的篩網或經設置在各層的出料口排出,實現篩選或過濾的目的。調節電機上、下兩端的相位角,可以改變物料在篩面上的運動軌跡。

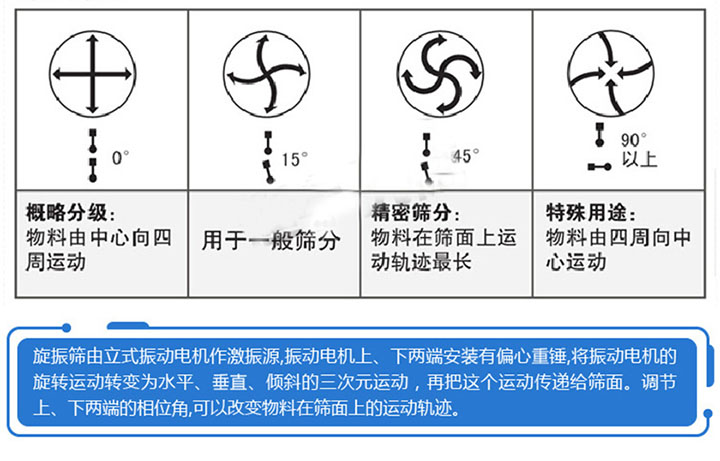

旋振篩角度調整圖

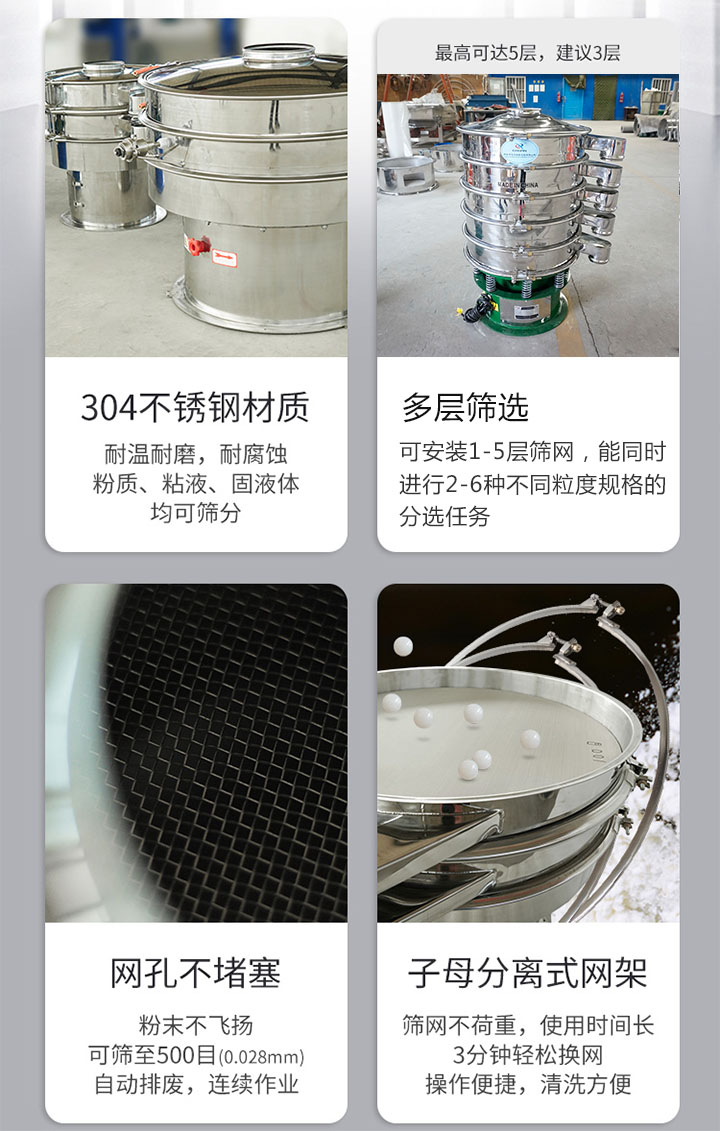

旋振篩產品特點

旋振篩的特點

1、適合于多種粉類和粘液類的物料,應用廣泛

2、篩面網孔比較精細,能夠很好的篩分物料卻不容易堵塞,可篩至500目或0.028mm。

3、1-5層篩網,可同時篩選出2-6種不同規格的成品。

4、篩選后的雜質和粗料自動化排出,節省人工,篩選之后可以自行進入下一輪篩選工作,連續作業。

5、子母分離式網架結構,使用壽命成,篩網的更換也是非常容易,操作簡單,清洗也十分容易。

旋振篩技術參數

旋振篩內部結構圖

型 號 DH-600 DH-800 DH-1000 DH-1200 DH-1500 DH-1800 DH-2000
直徑mm Φ600 Φ800 Φ1000 Φ1200 Φ1500 Φ1800 Φ2000
篩網面積m 0.24 0.45 0.67 1.0 1.6 2.43 3.01
篩網規格(目) 2-500
進料粒度mm <Φ10 <Φ15 <Φ20 <Φ30
振次rpm 1500 1500 1500 1500 1500 1500 1500
有效篩面直mm Φ560 Φ760 Φ930 Φ1130 Φ1430 Φ1760 Φ1960
層數 1-5
功率Kw 0.25 0.55 0.75 1.1 1.5 2.2 3

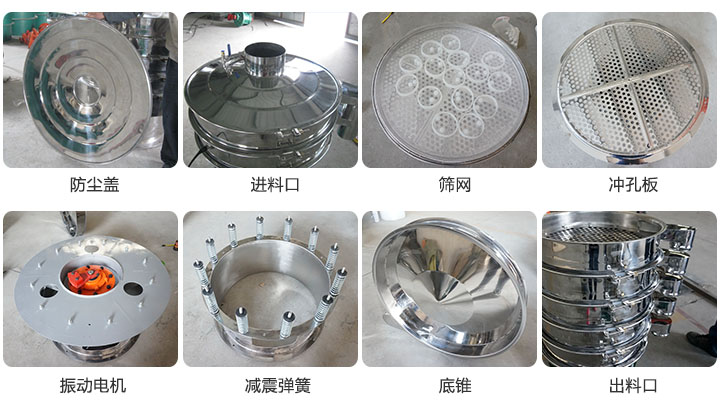

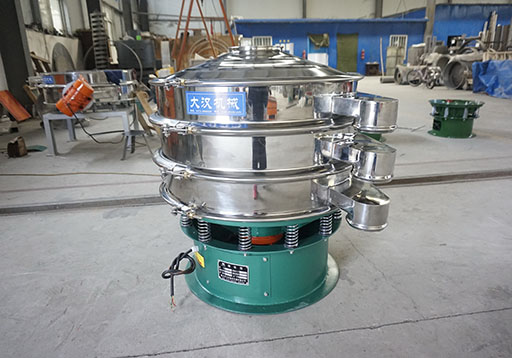

旋振篩細節展示

旋振篩細節有出料口,進料口,料斗,振動彈簧等。

旋振篩應用行業

旋振篩使用與粉狀,顆粒狀,以及液體物料的篩分

化工行業:樹脂、涂料、工業藥品、化妝品、油漆、中藥粉等。

食品行業:糖粉、淀粉、食鹽、米粉、奶粉、豆?jié){、蛋粉、醬油、果汁等。

金屬、冶金礦業:鋁粉、鉛粉、銅粉、礦石、合金粉、焊條粉末、二氧化錳、電解銅粉、電磁性材料、研磨粉、耐火材料、高嶺土、石灰、氧化鋁、重質碳酸鈣、石英砂等。

公害處理:廢油、廢水、染整廢水、助劑、活性碳等。

客戶案例

旋振篩客戶案例

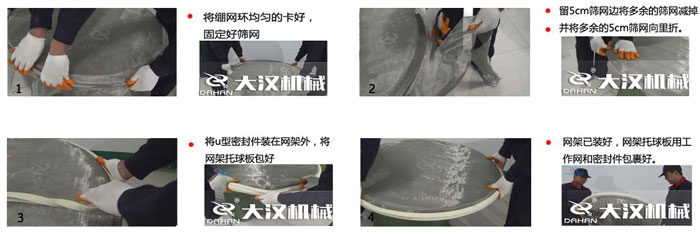

旋振篩換網教程

旋振篩空心U形網架更換步驟展示圖

旋振篩安裝調試

⑴旋振篩應有穩定的基礎。當設備安裝于一般地面或水泥基礎上時,可以不設置地腳螺栓。當設備安裝于鋼結構架臺之上時,應用螺栓緊固于結構體上,而且鋼結構架臺應有一定的鋼度。

本機只需三相開關一只(備注:使用電氣控制盤),用蛇皮管穿線,將電機接至電源即可,注意電氣控制盤應懸掛安裝于墻上。

⑵旋振篩出廠前已將篩網裝妥,使用過程中的篩網更換可自己更換。

⑶開機前,應先檢查各壓緊螺栓的緊固程度,及各料口的位置是否與接料器對正,并觀察振動電機是否能正常轉動及彈簧受力有無阻礙,檢查各層篩網是否壓緊。

⑷當旋振篩接入電氣控制盤之前,應首先對電氣控制盤進行檢查。線路接通后觀察振動電機旋轉方向是否是順時針方向, (備注:否則應改變相序)運轉是否正常,有無異噪聲。

⑸調節振動電機上下偏心塊的相位角,以適應各種物料篩分情況。
