您的位置:首頁 > 旋振篩

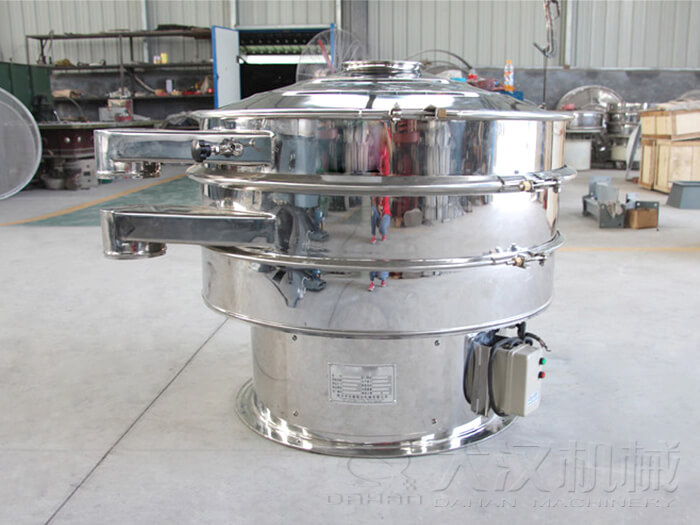

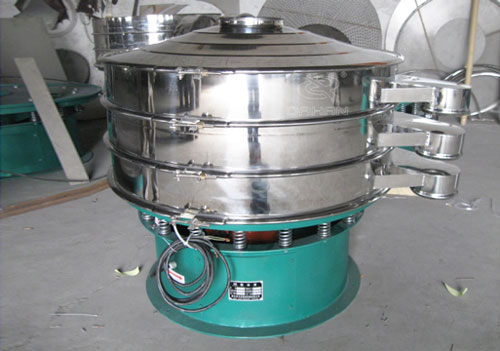

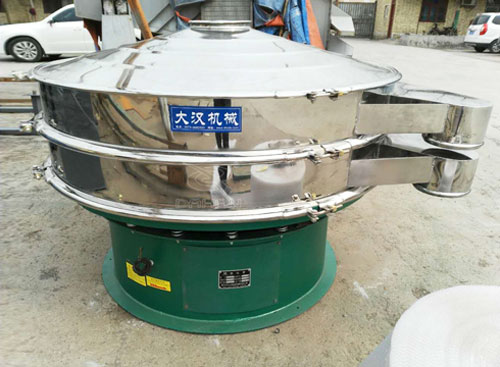

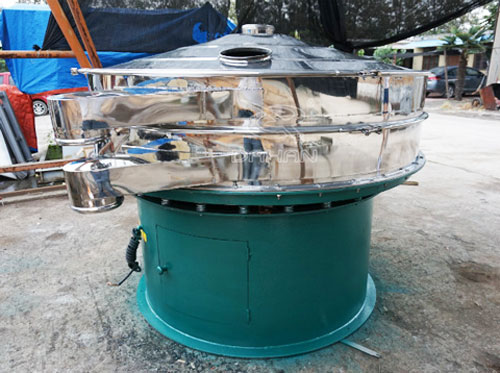

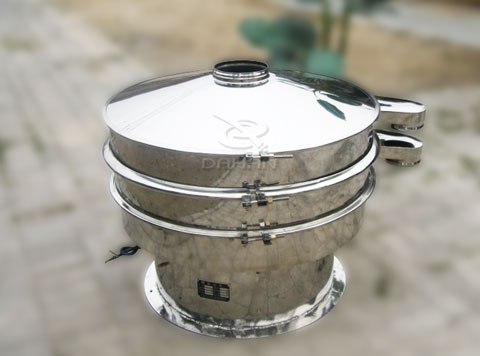

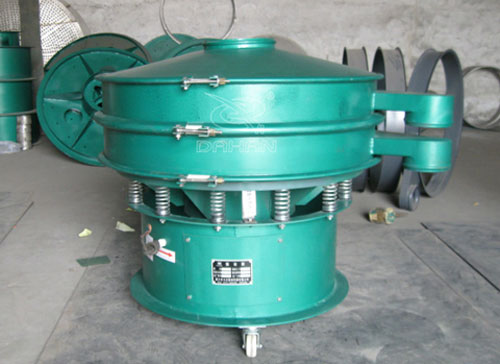

旋振篩

視頻展示工作原理結構技術參數客戶案例

旋振篩使用范圍廣泛,0-500目的干、濕、精細、粗糙、大小比重粉末、顆粒可輕松篩選,0-600目漿態物料可輕松過濾,廣泛用在食品、醫藥、化工、醫藥、磨料、陶瓷等行業。

旋振篩視頻

  • 篩分面粉

  • 篩分玉米

  • 篩分藜麥

  • 過濾石灰乳

旋振篩工作原理

旋振篩工作原理視頻

旋振篩采用立式振動電機作為激振源,通過振動電機上下兩端的偏心重錘將旋轉運動轉變?yōu)樗、垂直、傾斜的三次元運動,并傳遞到旋振篩的篩面上;物料通過入料口進入設備內,根據不同篩分要求,物料經過1-5層采用不同目數的篩網的篩分層,在這個過程中,位于各層的篩網下的清網裝置不斷撞擊篩網,使物料能夠順暢的篩分,并有效避免物料堵網問題的出現,不同目數的物料通過各層對應目數的篩網或經設置在各層的出料口排出,最終實現篩選或過濾的目的。調節電機上、下兩端的相位角,可以改變物料在篩面上的運動軌跡。

旋振篩角度調整圖

旋振篩結構

旋振篩由篩蓋、篩框、電機(振動源)、隔振簧、底座等部分組成。篩蓋由進料口及斜錐體組成,其下端與篩框相接,篩蓋和篩框由卡環聯接(或用法蘭)在篩蓋和篩框之間有密封墊。篩框由鋼板卷焊組成,是旋振篩的主要參振部分,其上下端均有一承接圈,下內部設有一法蘭圈,用于固定篩網組件等結構。振動源由立式振動電機、電機機座支架及傳振體組成。隔振簧由彈簧、彈簧支承(鋼制圓柱體一端有內螺紋)、螺釘和彈簧墊圈組成。沿傳振體一圈有12~20個隔振簧。底座由鋼板卷焊而成,在底座壁上有一檢修門及電氣開關座,座壁上部焊制圈法蘭,此法蘭與傳振體用隔振簧相連。

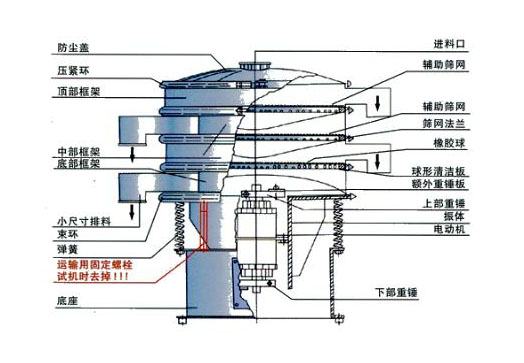

旋振篩簡圖

旋振篩技術參數

型 號 DH-600 DH-800 DH-1000 DH-1200 DH-1500 DH-1800 DH-2000
直徑mm Φ600 Φ800 Φ1000 Φ1200 Φ1500 Φ1800 Φ2000
篩網面積m 0.24 0.45 0.67 1.0 1.6 2.43 3.01
篩網規格(目) 2-500
進料粒度mm <Φ10 <Φ15 <Φ20 <Φ30
振次rpm 1500 1500 1500 1500 1500 1500 1500
有效篩面直mm Φ560 Φ760 Φ930 Φ1130 Φ1430 Φ1760 Φ1960
層數 1-5
功率Kw 0.25 0.55 0.75 1.1 1.5 2.2

旋振篩客戶案例

使用現場圖
